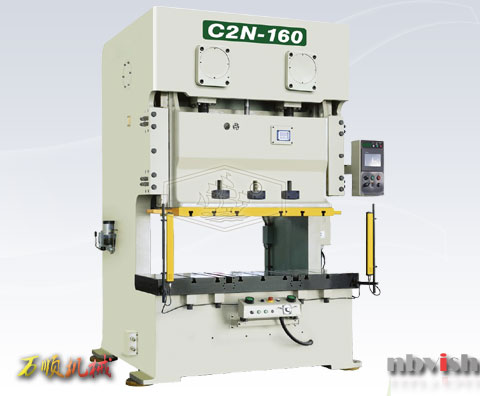

C2N系列高速精密压力机
| 项目 | 单位 | C2N-110 | C2N-160 | C2N-200 | C2N-250 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 型式 | Unit | V | H | V | H | V | H | V | H |
| 吨数 | Ton | 110 | 160 | 200 | 250 | ||||
| 冲力发生位置 | mm | 5 | 3 | 6 | 3 | 6 | 3 | 7 | 3.5 |
| 行程长 | mm | 180 | 110 | 200 | 130 | 250 | 150 | 280 | 170 |
| 行程数 | s.p.m | 35-65 | 50-100 | 35-55 | 40-85 | 25-45 | 35-70 | 20-35 | 30-60 |
| 最大模高 | mm | 400 | 435 | 450 | 485 | 500 | 550 | 550 | 605 |
| 滑块调整量 | mm | 100 | 100 | 120 | 120 | ||||
| 上工作尺寸 | mm | 1400×500×70 | 1600×550×70 | 1850×650×95 | 2100×700×95 | ||||
| 下工作尺寸 | mm | 1800×650×130 | 2000×760×150 | 2400×840×170 | 2700×900×170 | ||||
| 主电动机 | kw.p | VS11×4 | VS11×4 | VS11×4 | VS11×4 | ||||
| 使用空气压力 | Kg/m² | 5 | 5 | 5 | 5 | ||||
| 冲压精度 | JIS（CNS） 1class 一级 | ||||||||
| 模垫型式 | Two plate&two cylinders 二板双缸 | ||||||||
| 模垫能力 | Ton | 14×2 | 14×2 | 14×2 | 14×2 | ||||
| 模垫行程长 | mm | 70 | 70 | 80 | 100 | ||||
| 模垫有效面积 | mm² | 350×235×2组 | 410×260×2组 | 540×350×2组 | 640×470×2组 | ||||
| 冲床重量 | Ton | 14.2 | 20 | 27.5 | 45.5 | ||||
